焦點：
焦點（Focus）可以理解為選中態，在Android TV上起很重要的作用。一個視圖控件只有在獲得焦點的狀態下，才能響應按鍵的Click事件。
上圖中，外面有一個綠色光圈的視圖，就是當前有焦點的視圖。
相對于手機上用手指點擊屏幕產生的Click事件， 在使用Android TV的過程中，遙控器是一個主流的操作工具，通過點擊遙控器的方向鍵來控制焦點的移動。當焦點移動到目標控件上之后，按下遙控器的確定鍵，才會觸發一個Click事件，進而去做下一步的處理。焦點的移動如下圖所示。
基礎的用法：
在處理焦點的時候，有一些基礎的用法需要知道。
首先，isFocusable()需要為true，一個控件才有資格可以獲取到焦點，可以通過setFocusable(boolean)方法來設置。如果想要在觸摸模式下獲取焦點（在我們用手機開發的過程中），需要isFocusableInTouchMode()為true，可以通過setFocusableInTouchMode(boolean)來設置。也可以直接在xml布局文件中指定：
<Button
...
android:focusable="true"
android:focusableInTouchMode="true"/>
然后，就是控制焦點的移動了。在谷歌官方文檔中提到：
焦點移動的時候（默認的情況下），會按照一種算法去找在指定移動方向上最近的鄰居。在一些情況下，焦點的移動可能跟開發者的意圖不符，這時開發者可以在布局文件中使用下面這些XML屬性來指定下一個焦點對象：
nextFocusDown
nextFocusLeft
nextFocusRight
nextFocusUp
在Java代碼中，讓一個指定的View獲取焦點，可以調用它的requestFocus()方法。
遇到的問題：
盡管有了官方文檔中提到的基礎用法，但是在進行Android TV開發的過程中，還是經常會遇到一些焦點方面的問題或者疑問，如
“明明指定了焦點id，焦點卻跑丟了”
“onKeyDown里居然截獲不到按鍵事件”
“我沒有做任何焦點處理，焦點是怎么自己跑到那個View上的”
接下來，帶著這些問題，我們就從源碼的角度出發，簡單分析一下焦點的移動原理。本文以API 23作為參考。
KeyEvent
在手機上，當手指觸摸屏幕時，會產生一個的觸摸事件，MotionEvent，進而完成點擊，長按，滑動等行為。
而當按下遙控器的按鍵時，會產生一個按鍵事件，就是KeyEvent，包含“上”，“下”，“左”，“右”，“返回”，“確定”等指令。焦點的處理就在KeyEvent的分發當中完成。
首先，KeyEvent會流轉到ViewRootImpl中開始進行處理，具體方法是內部類ViewPostImeInputStage中的processKeyEvent。（在API 17之前，是deliverKeyEventPostIme這個方法，邏輯大體一致，本文僅以processKeyEvent作為參考）
private int processKeyEvent(QueuedInputEvent q) {
final KeyEvent event = (KeyEvent)q.mEvent;
...
// Deliver the key to the view hierarchy.
// 1. 先去執行mView的dispatchKeyEvent
if (mView.dispatchKeyEvent(event)) {
return FINISH_HANDLED;
}
...
// Handle automatic focus changes.
if (event.getAction() == KeyEvent.ACTION_DOWN) {
int direction = 0;
...
if (direction != 0) {
View focused = mView.findFocus();
if (focused != null) {
// 2. 之后會通過focusSearch去找下一個焦點視圖
View v = focused.focusSearch(direction);
if (v != null && v != focused) {
...
if (v.requestFocus(direction, mTempRect)) {
...
return FINISH_HANDLED;
}
}
// Give the focused view a last chance to handle the dpad key.
if (mView.dispatchUnhandledMove(focused, direction)) {
return FINISH_HANDLED;
}
} else {
// find the best view to give focus to in this non-touch-mode with no-focus
// 3. 如果當前本來就沒有焦點視圖，也會通過focusSearch找一個視圖
View v = focusSearch(null, direction);
if (v != null && v.requestFocus(direction)) {
return FINISH_HANDLED;
}
}
}
}
return FORWARD;
}
從幾處關鍵的代碼，可以看到這里的邏輯是：
- 先去執行mView的dispatchKeyEvent
- 之后會通過focusSearch去找下一個焦點視圖
- 如果當前本來就沒有焦點View，也會通過focusSearch找一個視圖
ViewRootImpl就是ViewRoot，繼承了ViewParent，但本身并不是一個View，可以看作是View樹的管理者。而這里的成員變量mView就是DecorView，它指向的對象跟Window和Activity的mDecor指向的對象是同一個對象。所有的View組成了一個View樹，每一個View都是樹中的一個節點，如下圖所示：
最上層的根是DecorView，中間是各ViewGroup，最下層是View。
本文的分析都是基于View樹的。
在processKeyEvent中，首先走了mView的dispatchKeyEvent，也就是從DecorView開始進行KeyEvent的分發。
- dispatchKeyEvent
首先走DecorView的dispatchKeyEvent，之后會依次從Activity->ViewGroup->View的方向分發KeyEvent。
有興趣的話可以通過trace看一下KeyEvent的流轉方向：
對于KeyEvent的分發，之后會另開一篇細講，包括KeyEvent的處理優先級，長按的識別等，這里只簡單看一下ViewGroup和View的dispatchKeyEvent。
首先看ViewGroup的dispatchKeyEvent。
@Override
public boolean dispatchKeyEvent(KeyEvent event) {
if ((mPrivateFlags & (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS))
== (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS)) {
// 1.1 以View的身份處理KeyEvent
if (super.dispatchKeyEvent(event)) {
return true;
}
} else if (mFocused != null && (mFocused.mPrivateFlags & PFLAG_HAS_BOUNDS)
== PFLAG_HAS_BOUNDS) {
// 1.2 以ViewGroup的身份把KeyEvent交給mFocused處理
if (mFocused.dispatchKeyEvent(event)) {
return true;
}
}
return false;
}
通過flag的判斷，有兩個處理路徑，也可以看到在處理keyEvent時，ViewGroup扮演兩個角色：
1. View的角色，也就是此時keyEvent需要在自己與其他View之間流轉
2. ViewGroup的角色，此時keyEvent需要在自己的子View之間流轉
當作View的時候，會調用自己View的dispatchKeyEvent。
當作ViewGroup的時候，會調用當前焦點View的dispatchKeyEvent。
其實，從概念上來看，都是調用當前有焦點View的dispatchKeyEvent，只不過有時是自己本身，有時是他的子View。
再看看View的dispatchKeyEvent
public boolean dispatchKeyEvent(KeyEvent event) {
ListenerInfo li = mListenerInfo;
// 1.3 如果設置了mOnKeyListener，則優先走onKey方法
if (li != null && li.mOnKeyListener != null && (mViewFlags & ENABLED_MASK) == ENABLED
&& li.mOnKeyListener.onKey(this, event.getKeyCode(), event)) {
return true;
}
// 1.4 把View自己當作參數傳入，調用KeyEvent的dispatch方法
if (event.dispatch(this, mAttachInfo != null
? mAttachInfo.mKeyDispatchState : null, this)) {
return true;
}
return false;
}
View這里，會優先處理OnKeyListener的onKey回調。
然后才可能會走KeyEvent的dispatch，最終走到View的OnKeyDown或者OnKeyUp。

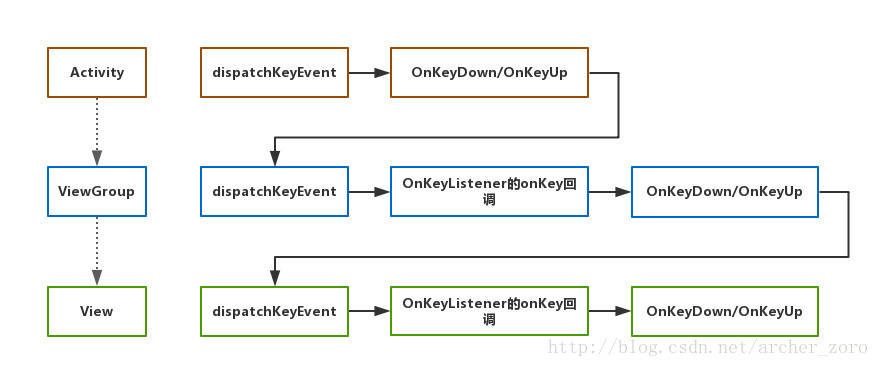

將大體的流轉順序總結如下圖
其中任何一步都可以通過return true的方式來消費掉這個KeyEvent，結束這個分發過程。
2. focusSearch
如果dispatchKeyEvent沒有消費掉這個KeyEvent，會由系統來處理焦點的移動。
通過View的focusSearch方法找到下一個獲取焦點的View，然后調用requestFocus
那focusSearch是如何找到下一個焦點視圖的呢？
// View.java
public View focusSearch(@FocusRealDirection int direction) {
if (mParent != null) {
return mParent.focusSearch(this, direction);
} else {
return null;
}
}
View并不會直接去找，而是交給它的parent去找。
// ViewGroup.java
public View focusSearch(View focused, int direction) {
if (isRootNamespace()) {
// root namespace means we should consider ourselves the top of the
// tree for focus searching; otherwise we could be focus searching
// into other tabs. see LocalActivityManager and TabHost for more info
return FocusFinder.getInstance().findNextFocus(this, focused, direction);
} else if (mParent != null) {
return mParent.focusSearch(focused, direction);
}
return null;
}
判斷是否為頂層布局，若是則執行對應方法，若不是則繼續向上尋找，說明會從內到外的一層層進行判斷，直到最外層的布局為止。
有意思的是，Android提供了設置isRootNamespace的方法，但又hide了起來不讓使用，看來這個邏輯還有待優化。
/**
- {@hide}
- @param isRoot true if the view belongs to the root namespace, false
otherwise
*/
public void setIsRootNamespace(boolean isRoot) {
if (isRoot) {
mPrivateFlags |= PFLAG_IS_ROOT_NAMESPACE;
} else {
mPrivateFlags &= ~PFLAG_IS_ROOT_NAMESPACE;
}
}
最后的算法交給了FocusFinder
FocusFinder.getInstance().findNextFocus(this, focused, direction);
1
isRootNamespace()的ViewGroup把自己和當前焦點（View）以及方向傳入。
// FocusFinder.java
public final View findNextFocus(ViewGroup root, View focused, int direction) {
return findNextFocus(root, focused, null, direction);
}
private View findNextFocus(ViewGroup root, View focused, Rect focusedRect, int direction) {
View next = null;
if (focused != null) {
// 2.1 優先從xml或者代碼中指定focusid的View中找
next = findNextUserSpecifiedFocus(root, focused, direction);
}
if (next != null) {
return next;
}
ArrayList<View> focusables = mTempList;
try {
focusables.clear();
root.addFocusables(focusables, direction);
if (!focusables.isEmpty()) {
// 2.2 其次，根據算法去找，原理就是找在方向上最近的View
next = findNextFocus(root, focused, focusedRect, direction, focusables);
}
} finally {
focusables.clear();
}
return next;
}
這里root是上面isRootNamespace()為true的ViewGroup，focused是當前焦點視圖
1. 優先找開發者指定的下一個focus的視圖 ，就是在xml或者代碼中指定NextFocusDirection Id的視圖
2. 其次，根據算法去找，原理就是找在方向上最近的視圖
2.1 findNextUserSpecifiedFocus
// FocusFinder.java
private View findNextUserSpecifiedFocus(ViewGroup root, View focused, int direction) {
// check for user specified next focus
View userSetNextFocus = focused.findUserSetNextFocus(root, direction);
if (userSetNextFocus != null && userSetNextFocus.isFocusable()
&& (!userSetNextFocus.isInTouchMode()
|| userSetNextFocus.isFocusableInTouchMode())) {
return userSetNextFocus;
}
return null;
首先執行View的findUserSetNextFocus方法
// View.java
View findUserSetNextFocus(View root, @FocusDirection int direction) {
switch (direction) {
case FOCUS_LEFT:
if (mNextFocusLeftId == View.NO_ID) return null;
return findViewInsideOutShouldExist(root, mNextFocusLeftId);
}
}
return null;
}
比如，按了“左”方向鍵，如果設置了mNextFocusLeftId，則會通過findViewInsideOutShouldExist去找這個View。
mNextFocusLeftId一般是在xml里面設置的，比如
<Button
android:id="@+id/btn_1"
android:nextFocusLeft="@+id/btn_2"
... />
也可以在java代碼里設置
mBtn1.setNextFocusLeftId(R.id.btn_2);
1
來看看findViewInsideOutShouldExist做了什么。
private View findViewInsideOutShouldExist(View root, int id) {
if (mMatchIdPredicate == null) {
// 可以理解為一個判定器，如果id匹配則判定成功
mMatchIdPredicate = new MatchIdPredicate();
}
mMatchIdPredicate.mId = id;
View result = root.findViewByPredicateInsideOut(this, mMatchIdPredicate);
return result;
}
public final View findViewByPredicateInsideOut(View start, Predicate<View> predicate) {
View childToSkip = null;
for (;;) {
// 從當前起始節點開始尋找（ViewGroup是遍歷自己的child），尋找id匹配的View，跳過childToSkip，具體可去看View和ViewGroup中該方法的具體實現
View view = start.findViewByPredicateTraversal(predicate, childToSkip);
if (view != null || start == this) {
return view;
}
ViewParent parent = start.getParent();
if (parent == null || !(parent instanceof View)) {
return null;
}
// 如果如果當前節點沒有，則往上一級，從自己的parent中查找，并跳過自己
childToSkip = start;
start = (View) parent;
}
}
protected View findViewByPredicateTraversal(Predicate<View> predicate, View childToSkip) {
if (predicate.apply(this)) {
return this;
}
return null;
}
ViewGroup的findViewByPredicateTraversal
// ViewGroup
@Override
protected View findViewByPredicateTraversal(Predicate<View> predicate, View childToSkip) {
if (predicate.apply(this)) {
return this;
}
final View[] where = mChildren;
final int len = mChildrenCount;
for (int i = 0; i < len; i++) {
View v = where[i];
if (v != childToSkip && (v.mPrivateFlags & PFLAG_IS_ROOT_NAMESPACE) == 0) {
v = v.findViewByPredicate(predicate);
if (v != null) {
return v;
}
}
}
return null;
}
可以看到，findViewInsideOutShouldExist這個方法從當前指定視圖去尋找指定id的視圖。首先從自己開始向下遍歷，如果沒找到則從自己的parent開始向下遍歷，直到找到id匹配的視圖為止。
這里要注意的是，也許存在多個相同id的視圖（比如ListView，RecyclerView，ViewPager等場景），但是這個方法只會返回在View樹中節點范圍最近的一個視圖，這就是為什么有時候看似指定了focusId，但實際上焦點卻丟失的原因，因為焦點跑到了另一個“意想不到”的相同id的視圖上。
2.2 findNextFocus
如果開發者沒有指定nextFocusId，則用findNextFocus找指定方向上最近的視圖
看一下這里的用法
focusables.clear();
// 2.2.1 找到所有isFocusable的View
root.addFocusables(focusables, direction);
if (!focusables.isEmpty()) {
// 2.2.2 從focusables中找到最近的一個
next = findNextFocus(root, focused, focusedRect, direction, focusables);
}
2.2.1 View.addFocusables，從root開始找所有isFocusable的視圖
public void addFocusables(ArrayList<View> views, @FocusDirection int direction) {
addFocusables(views, direction, FOCUSABLES_TOUCH_MODE);
}
public void addFocusables(ArrayList<View> views, @FocusDirection int direction,
@FocusableMode int focusableMode) {
views.add(this);
}
如果root是一個單純View，則添加自己，但這種情況很少見，大部分的root都是ViewGroup
// ViewGroup.java
public void addFocusables(ArrayList<View> views, int direction, int focusableMode) {
final int focusableCount = views.size();
final int descendantFocusability = getDescendantFocusability();
if (descendantFocusability != FOCUS_BLOCK_DESCENDANTS) {
...
final int count = mChildrenCount;
final View[] children = mChildren;
for (int i = 0; i < count; i++) {
final View child = children[i];
if ((child.mViewFlags & VISIBILITY_MASK) == VISIBLE) {
child.addFocusables(views, direction, focusableMode);
}
}
}
if ((descendantFocusability != FOCUS_AFTER_DESCENDANTS
// No focusable descendants
|| (focusableCount == views.size())) &&
(isFocusableInTouchMode() || !shouldBlockFocusForTouchscreen())) {
super.addFocusables(views, direction, focusableMode);
}
}
對于ViewGroup來說，遍歷并添加自己的所有isFocusable的child
這里有個descendantFocusability變量，有三個取值
FOCUS_BEFORE_DESCENDANTS：在所有子視圖之前獲取焦點
FOCUS_AFTER_DESCENDANTS： 在所有子視圖之后獲取焦點
FOCUS_BLOCK_DESCENDANTS： 阻止所有子視圖獲取焦點，即使他們是focusable的
2.2.2 FocusFinder.findNextFocus
private View findNextFocus(ViewGroup root, View focused, Rect focusedRect,
int direction, ArrayList<View> focusables) {
if (focused != null) {
if (focusedRect == null) {
focusedRect = mFocusedRect;
}
// 2.2.2.1 取得考慮scroll之后的焦點Rect，該Rect是相對focused視圖本身的
// fill in interesting rect from focused
focused.getFocusedRect(focusedRect);
// 2.2.2.2 將當前focused視圖的坐標系，轉換到root的坐標系中，統一坐標，以便進行下一步的計算
root.offsetDescendantRectToMyCoords(focused, focusedRect);
} else {
}
switch (direction) {
case View.FOCUS_UP:
case View.FOCUS_DOWN:
case View.FOCUS_LEFT:
case View.FOCUS_RIGHT:
2.2.2.3 找出指定方向上的下一個focus視圖
return findNextFocusInAbsoluteDirection(focusables, root, focused,
focusedRect, direction);
default:
throw new IllegalArgumentException("Unknown direction: " + direction);
}
}
2.2.2.1 focused.getFocusedRect(focusedRect);
public void getFocusedRect(Rect r) {
getDrawingRect(r);
}
public void getDrawingRect(Rect outRect) {
outRect.left = mScrollX;
outRect.top = mScrollY;
outRect.right = mScrollX + (mRight - mLeft);
outRect.bottom = mScrollY + (mBottom - mTop);
}
這里是取得考慮scroll之后的焦點Rect，該Rect是相對focused視圖本身的
2.2.2.2 root.offsetDescendantRectToMyCoords(focused, focusedRect);
public final void offsetDescendantRectToMyCoords(View descendant, Rect rect) {
offsetRectBetweenParentAndChild(descendant, rect, true, false);
}
/**
Helper method that offsets a rect either from parent to descendant or
-
descendant to parent.
*/
void offsetRectBetweenParentAndChild(View descendant, Rect rect,
boolean offsetFromChildToParent, boolean clipToBounds) {// already in the same coord system :)
if (descendant == this) {
return;
}ViewParent theParent = descendant.mParent;
// search and offset up to the parent
// 在View樹上往上層層遍歷，直到root為止
while ((theParent != null)
&& (theParent instanceof View)
&& (theParent != this)) {if (offsetFromChildToParent) { // 把focusedRect轉換到當前當前parent的坐標系中去 rect.offset(descendant.mLeft - descendant.mScrollX, descendant.mTop - descendant.mScrollY); } else { rect.offset(descendant.mScrollX - descendant.mLeft, descendant.mScrollY - descendant.mTop); } // 繼續往上找 descendant = (View) theParent; theParent = descendant.mParent;}
// now that we are up to this view, need to offset one more time
// to get into our coordinate space
if (theParent == this) {
if (offsetFromChildToParent) {
// 最后再轉換一次，終于把focusedRect的坐標轉換到了root的坐標中
rect.offset(descendant.mLeft - descendant.mScrollX,
descendant.mTop - descendant.mScrollY);
} else {
rect.offset(descendant.mScrollX - descendant.mLeft,
descendant.mScrollY - descendant.mTop);
}
} else {
throw new IllegalArgumentException("parameter must be a descendant of this view");
}
}
經過層層轉換，最終把focused視圖的坐標，轉換到了root坐標系中。這樣就統一了坐標，以便進行下一步的計算。
2.2.2.3 找出指定方向上的下一個focus視圖
findNextFocusInAbsoluteDirection(focusables, root, focused, focusedRect, direction);
View findNextFocusInAbsoluteDirection(ArrayList<View> focusables, ViewGroup root, View focused,
Rect focusedRect, int direction) {
// initialize the best candidate to something impossible
// (so the first plausible view will become the best choice)
mBestCandidateRect.set(focusedRect);
switch(direction) {
case View.FOCUS_LEFT:
// 先虛構出一個默認候選Rect，就是把focusedRect向右移一個"身位"，按鍵向左，那么他肯定就是優先級最低的了
mBestCandidateRect.offset(focusedRect.width() + 1, 0);
break;
}
View closest = null;
int numFocusables = focusables.size();
// 遍歷所有focusable的視圖
for (int i = 0; i < numFocusables; i++) {
View focusable = focusables.get(i);
// only interested in other non-root views
if (focusable == focused || focusable == root) continue;
// get focus bounds of other view in same coordinate system
focusable.getFocusedRect(mOtherRect);
// 將focusable的坐標轉換到root的坐標系中，統一坐標
root.offsetDescendantRectToMyCoords(focusable, mOtherRect);
// 進行比較，選出較好的那一個，如果都是默認候選的Rect差，則closest為null
if (isBetterCandidate(direction, focusedRect, mOtherRect, mBestCandidateRect)) {
mBestCandidateRect.set(mOtherRect);
closest = focusable;
}
}
return closest;
}
在統一坐標之后，對于所有focusable的視圖，進行一次遍歷比較，得到最“近”的視圖作為下一個焦點視圖。這里用到了一個方法isBetterCandidate，從兩個候選Rect中找到在指定方向上離當前Rect最近的一個，具體算法這里不細講了。
至此，就找到了下一個焦點視圖，然后調用requestFocus方法，讓其獲得焦點。
小結
經過對源碼的分析，系統本身尋找下一個焦點視圖的過程是：
1. 首先尋找用戶指定了id的視圖，從當前焦點視圖的節點開始遍歷，直到找到匹配該id的視圖。也許存在多個相同id的視圖，但是只會找到視圖節點樹中最近的一個。
2. 如果沒有指定id，則遍歷找出所有isFocusable的視圖，統一坐標系，然后計算出指定方向上離當前焦點視圖最近的一個視圖。
結合KeyEvent事件的流轉，處理焦點的時機，按照優先級（順序）依次是：
1. dispatchKeyEvent
2. mOnKeyListener.onKey回調
3. onKeyDown/onKeyUp
4. focusSearch
5. 指定nextFocusId
6. 系統自動從所有isFocusable的視圖中找下一個焦點視圖
以上任一處都可以指定焦點，一旦使用了就不再往下走。
很多視圖控件就重寫了其中一些方法。
比如ScrollView，它會在dispatchKeyEvent的時候，自己去處理，用來進行內部的焦點移動或者整體滑動。
// ScrollView.java
@Override
public boolean dispatchKeyEvent(KeyEvent event) {
// Let the focused view and/or our descendants get the key first
return super.dispatchKeyEvent(event) || executeKeyEvent(event);
}
public boolean executeKeyEvent(KeyEvent event) {
mTempRect.setEmpty();
if (!canScroll()) {
if (isFocused() && event.getKeyCode() != KeyEvent.KEYCODE_BACK) {
View currentFocused = findFocus();
if (currentFocused == this) currentFocused = null;
View nextFocused = FocusFinder.getInstance().findNextFocus(this,
currentFocused, View.FOCUS_DOWN);
// 如果不能滑動，則直接讓下一個Focus視圖獲取焦點
return nextFocused != null
&& nextFocused != this
&& nextFocused.requestFocus(View.FOCUS_DOWN);
}
return false;
}
boolean handled = false;
// 如果可以滑動，則進行ScrollView本身的滑動
if (event.getAction() == KeyEvent.ACTION_DOWN) {
switch (event.getKeyCode()) {
case KeyEvent.KEYCODE_DPAD_UP:
if (!event.isAltPressed()) {
handled = arrowScroll(View.FOCUS_UP);
} else {
handled = fullScroll(View.FOCUS_UP);
}
break;
case KeyEvent.KEYCODE_DPAD_DOWN:
if (!event.isAltPressed()) {
handled = arrowScroll(View.FOCUS_DOWN);
} else {
handled = fullScroll(View.FOCUS_DOWN);
}
break;
case KeyEvent.KEYCODE_SPACE:
pageScroll(event.isShiftPressed() ? View.FOCUS_UP : View.FOCUS_DOWN);
break;
}
}
return handled;
}
由于在dispatchKeyEvent里優先處理的，因此對于滑動方向的KeyEvent，onKeyDown就監聽不到了。這也就是為什么onKeyDown里居然截獲不到按鍵事件的原因。
